NetApp FAS3220数据恢复实战：误删卷组后如何抢救Oracle数据库？

先从设备本身说起。NetApp FAS3220是面向NAS和SAN混合场景的中端存储阵列。

它在虚拟化平台、私有云乃至传统业务架构里都很常见。承载范围从数TB延伸到2PB以上。原生搭载数据保护、弹性扩容、自动精简配置、精简克隆、备份与容灾等全套存储特性。简单说，就是一台能扛能打的企业级设备。

不过，设备再可靠，人操作起来总有失手的时候。下面这个真实案例，是一次典型的“误操作引发的数据灾难”。我们完整梳理整个恢复流程，希望给同样在用NetApp存储的技术团队提供参考。

一、故障背景与现场概况

出事的是一台NetApp FAS3220存储，硬件配置很足：96块SAS硬盘。但这批硬盘有点特殊——单扇区容量是520字节，而不是常规的512字节。

存储上层对接了多台小型机。所有LUN都以ASM裸设备形式承载Oracle数据库核心业务数据。

问题出在运维人员的空间规划操作上——为了重新划分存储资源，直接批量删掉了存储里所有的卷组。删除完成后，还没等分配新空间，上层业务服务器全部宕机。服务器识别不到对应磁盘分区，业务数据完全无法访问。

工作人员发现误操作后，第一时间启动应急数据恢复预案，并联系专业数据恢复团队介入抢救。

二、前期现场保护工作

数据恢复有个铁律：操作之前，必须先保护好原始介质。工程师进场后，第一件事就是对全部96块硬盘制作只读完整镜像。

镜像制作期间，所有原始磁盘物理上处于只读状态。后续所有存储结构解析、数据提取操作，全在镜像文件上完成，全程不触碰原始盘。

镜像完成后，技术团队同步出具专项数据恢复方案，并向客户详细讲解技术可行性。方案获得确认后，正式启动恢复实施。

三、NetApp存储底层结构解析步骤

接下来说说底层结构怎么拆解。NetApp这套存储的逻辑层叠设计，决定了不能直接读盘取数据，必须逐层解析。

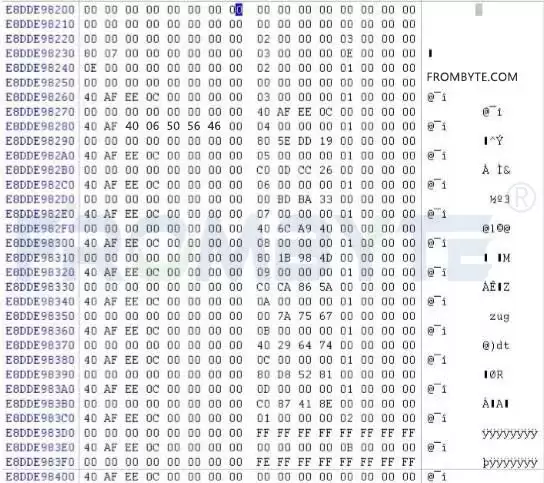

（一）存储底层架构与节点检索分析

先梳理磁盘排序规则，拆解存储LVM底层组成结构。批量扫描磁盘全域节点数据后，只筛选业务相关的MBFI用户节点。

从扫描结果中匹配文件容量符合业务特征的节点，再通过UID定位索引根节点。

索引根节点里存着一级数据指针。提取完整数据指针后，还要参考节点0x03位的MAP深度来判定读取规则：

• 深度0x00，直接读节点内数据；
• 深度0x01，做一次映射解析；
• 深度0x02，做两次映射解析。

逐级提取完毕后，才能导出完整的文件数据。

（二）超级块信息解析

这一步读的是磁盘前端扇区中的超级块。提取磁盘组名称、磁盘组逻辑起始块、总块容量、RAID组编号这些底层标识信息。这些参数就像地图上的坐标，少了任何一项，后面的路径都走不通。

（三）区分并剔除RAID校验盘

NetApp存储这块，单数据块占用8个扇区。每个数据块尾部还附带64字节的专属描述标识。通过这个标识能精准区分数据盘和校验盘。

数据提取阶段直接过滤掉校验盘，只解析有效数据盘就行。

（四）聚合组磁盘顺序判定

磁盘排序参考两个依据：一是单块硬盘8号扇区的磁盘标识，二是磁盘尾部的RAID盘序表。先划分各磁盘归属的聚合组（aggr），再确定组内磁盘先后顺序。

数据指针读取时不需要加载校验盘，只统计有效数据盘的盘序。

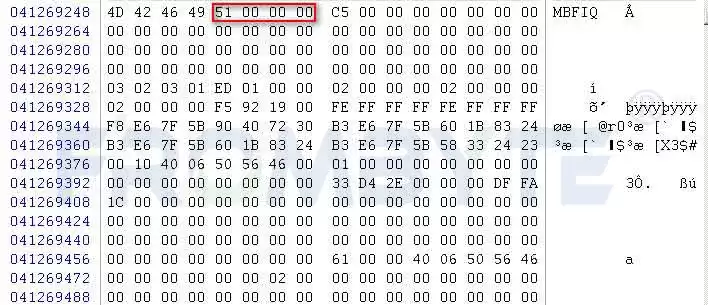

（五）节点及头部信息解析

NetApp文件节点不是集中存放的，而是分散存储于多组数据块中。同一数据块内统一封装为节点组：前半段存系统基础参数，后半段逐条记录独立文件节点。

节点分为MBFP系统节点和MBFI用户节点两类——这次业务恢复，只解析MBFI用户节点组就够了。

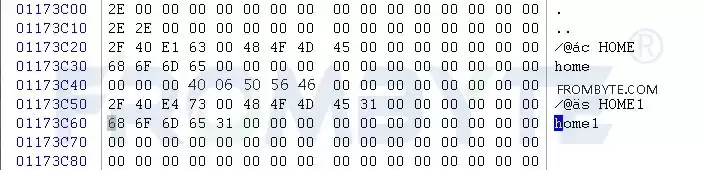

（六）目录项关联匹配

提取存储目录项记录后，通过目录内存储的节点编号，反向匹配对应的业务文件节点，建立目录与文件的完整对应关系。这一步就像拼图最后一块——文件找到了归属，目录结构才算完整。

四、ASM数据库数据提取与业务验证

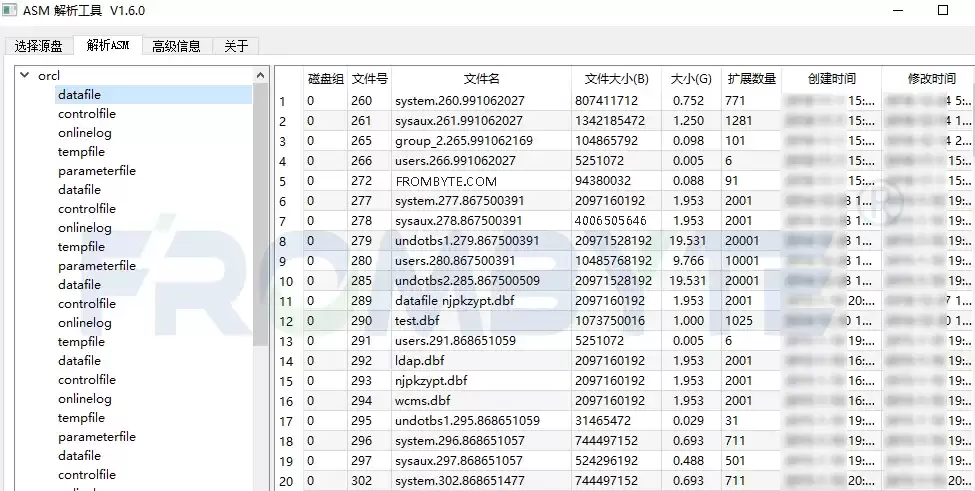

全量存储底层结构解析完成后，运行专用解析工具识别ASM裸设备文件系统，批量导出完整的Oracle数据库文件。这一步走的路径完全正确，数据基本不会出错。

恢复的数据必须经过验证才能交付。团队搭建配套小型机测试环境，部署同版本Oracle数据库，分两阶段进行校验：

• 数据库文件校验：使用导出的原始数据库文件直接挂载启动实例，数据库正常运行无报错。
• 备份文件校验：筛选时间线最新的数据库备份集，通过备份文件完成整机库环境还原。经过多次校验后，确定了一个有效且完整的备份版本。

五、恢复结果

全部数据库数据恢复完成后，交由客户现场核验。数据完整可用，业务逻辑无异常。这次NetApp FAS3220存储误删LUN的数据恢复工作，顺利收尾。

从技术角度看，这次成功的关键在于：对NetApp底层存储结构的高度熟悉、严格的镜像保护流程，以及一套经过验证的解析工具。先别慌，数据恢复的思路其实很清晰——保护现场、逐层解析、定向恢复。但话说回来，最好的恢复方案永远是：做好备份，别让它走到这一步。
