核心观点：在2026年台北国际电脑展上，英伟达发布了首款面向个人电脑的RTX Spark超级芯片，并更新了软件生态。

这背后的信号很明确：智能体正在从云端加速走向终端。但问题也随之而来：终端要跑大模型，存储跟得上吗？

大模型的参数规模动辄几十亿甚至上百亿。从加载到推理，整个链路都对存储的吞吐、延迟和稳定性提出了严苛要求。存储一旦掉链子，再强的算力也只能原地空转。

具体来说，挑战主要集中在三个维度：

• 带宽：模型从存储加载到内存的速度，直接决定了第一个Token的生成延迟。如果带宽卡脖子，用户可能得等上几分钟才能和智能体说上话。
• 延迟和稳定性：多轮推理的本质是KV Cache的持续随机访问。任何由过热或碎片化引发的掉速，都会被放大为肉眼可见的卡顿。
• 能效与成本：智能体需要7×24小时待命。终端设备又五花八门——从轻薄本到迷你主机。存储必须在能效和成本之间找到平衡点，才能真正实现广泛落地。

极速大带宽，秒级加载本地大模型

在本地智能体交互中，用户感知到的第一道门槛，就是大模型从存储加载到内存的等待时间。这个延迟直接取决于存储的顺序读写带宽。

RTX Spark虽然集成了6144个CUDA核心和20核Grace CPU，能提供1 PetaFLOP的AI算力。它搭配128GB统一内存，足以在本地流畅运行1200亿参数的大模型。但前提是，存储带宽得跟上。

忆联AM6D1配的是满血PCIe 5.0接口，目的很明确——就是专门解决这个瓶颈。它的顺序读取速度标称11400 MB/s，顺序写入10900 MB/s。在CrystalDiskMark的实测中，数据甚至飙到了11481 MB/s和10961 MB/s，比标称还高出一截，相比PCIe 4.0产品性能提升超过50%。

这意味着什么？ 本地百亿级大模型的加载时间可以被压缩到秒级。智能体真正做到“随叫随到”，而不是让用户干等。

这直接反映在用户体验上：

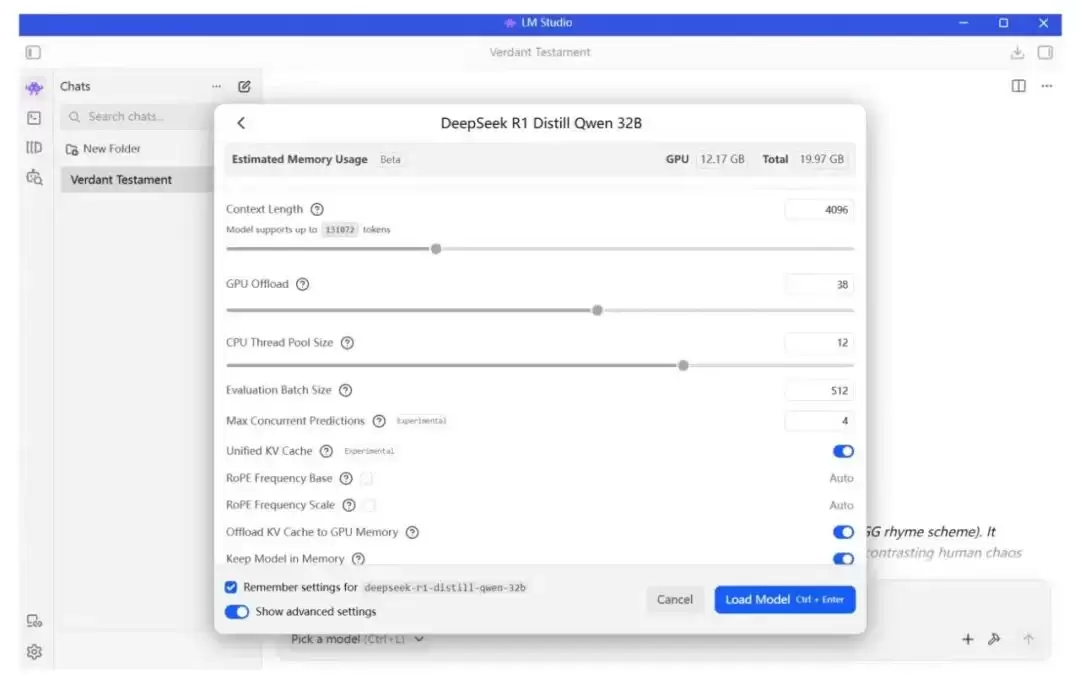

• 加载DeepSeek 32B蒸馏版（近20GB）只需要10.52秒。
• 加载千问3 235B大模型（约110GB）也只要53.99秒。

用户启动本地大模型时，几乎感觉不到等待，Token生成时间也同步大幅压缩。高顺序读写带宽还为频繁的模型热切换和KV Cache落盘提供了充足的吞吐保障，让多模型并行工作流在本地终端成为现实。

稳定低延迟，全程高速推理不掉速

智能体持续多轮推理，依赖的是KV Cache的高频随机存取。这对存储的随机IO性能和长时间负载稳定性要求极高——任何掉速或延迟波动，都会直接表现为AI交互的卡顿。

忆联AM6D1的随机读取能力达到1600K IOPS，能实现KV Cache数据毫秒级存取，确保智能体推理响应始终处于超低延迟状态。

在性能稳定性方面，AM6D1依托静态/动态SLC写缓存技术，能根据实时负载智能调整缓存策略，将高负载下的性能波动控制在5%以内。

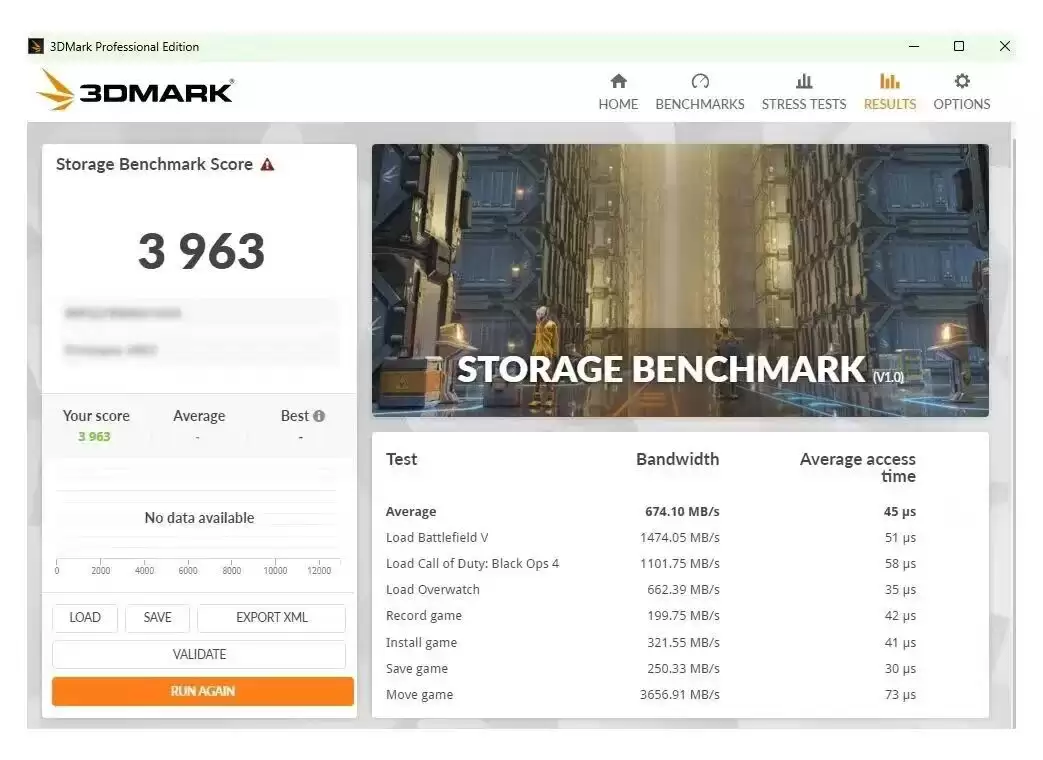

经3DMark测试验证，即使在75%填盘状态（接近日常满负荷使用场景）下，AM6D1依然保持高度稳定，性能波动极小，基本持平空盘运行表现。这意味着，即使智能体不间断运行，存储性能也不会因积热或磁盘碎片化出现明显掉速，为终端AI实时推理提供持续稳定的存力支撑。

（测试环境：Windows 11+Ultra 7 265K，3Dmark 75%filldisk）

低耗高适配，全场景高效部署

随着大容量内存、高端算力芯片等AI终端硬件的持续迭代，PC整机硬件成本不断攀升。存储子系统的成本与能效优化，已经成为终端厂商降本增效的关键发力点。

AM6D1采用DRAM-Less设计方案，通过主控算法优化与新一代高速闪存颗粒的深度协同，以轻量化架构实现了极致性能。这个方案不仅显著降低了硬件物料成本，还简化了PCB布线结构，为PC OEM厂商预留了充裕的BOM优化空间。

在功耗表现上，无缓架构的天然优势进一步释放能效潜力——AM6D1工作与待机功耗全面优化，ASPM L1.2深度休眠模式功耗仅为3mW。这使其完美适配从高性能AI工作站、便携AI轻薄本到迷你主机等全场景终端，在保障全天候待命响应的同时，兼顾持久续航。

终端智能体时代已经到来。 存储作为AI算力的核心底座，直接决定了终端AI的落地体验和普及速度。忆联AM6D1凭借PCIe 5.0的巅峰性能、极致稳定性和均衡性价比，打通了终端AI落地的存储壁垒，让超算级智能惠及每一位用户。未来，忆联将继续深耕存储技术创新，携手生态伙伴不断迭代终端算力基础设施，推动本地智能体加速普及，让智能触手可及。
