AutoCAD 2014 旋转操作详解

AutoCAD 2014 是欧特克旗下的一款经典专业计算机辅助设计软件。它在 Win7、Win8、XP 这些 Windows 系统上都能流畅运行。

它的核心功能是高精度二维绘图和基础三维建模。DWG 格式是行业通用的图纸标准，建筑、机械、电气、装饰等领域几乎人手一套。

这个版本新增了不少实用功能，比如文件标签页、智能纠错命令行、实景地理定位、协同设计通讯模块，还支持触屏操作和多格式图纸兼容。

内置的图层管理、参数化约束、批量打印等全套制图工具，加上轻量化的运行特性，低配办公主机也能流畅使用。图纸还能云端分享协作，新手入门和资深工程师的制图、出图、修改全流程都能搞定。

下面就来详细说说，AutoCAD 2014 里旋转操作到底怎么玩。

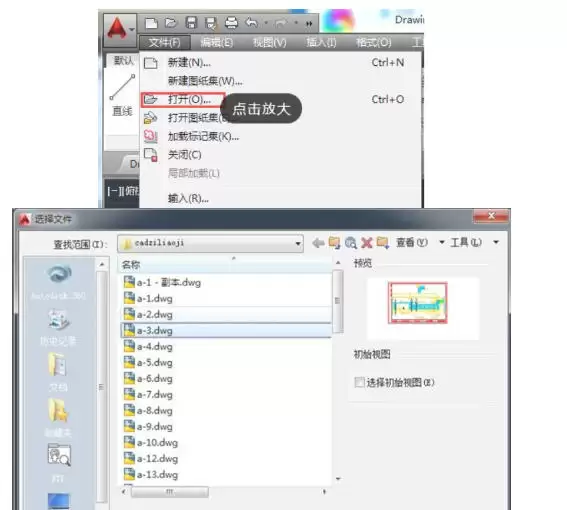

第一步：打开文件并选中图形

启动 AutoCAD 2014，打开需要编辑的图纸文件。在绘图区域里，用鼠标点击选中要旋转的图形对象，被选中的线条会高亮显示。这一步很直观，选错了可以按 Shift 键取消。

第二步：调用旋转命令

接着，点击顶部菜单栏的“默认”选项卡，在“修改”面板里找到并点击“旋转”按钮。或者直接在命令行输入快捷命令 RO 然后按回车，效率更高。

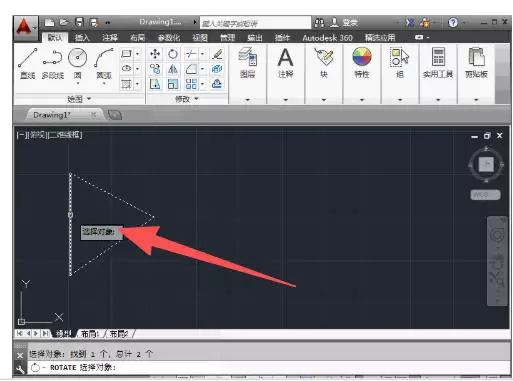

第三步：确认选择对象

命令行提示“选择对象”时，继续点击需要旋转的图形线条，可以多选。全部选中后按回车键结束选择。

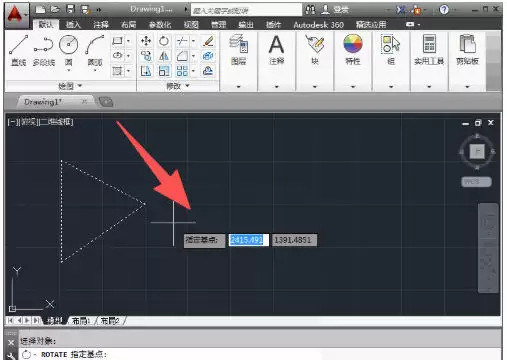

第四步：指定旋转基点

根据命令行提示“指定基点”，在图形附近点击一个固定点作为旋转中心。这个点决定了图形旋转时的参照基准，一般建议选图形中心或某个端点，这样旋转起来更好控制。

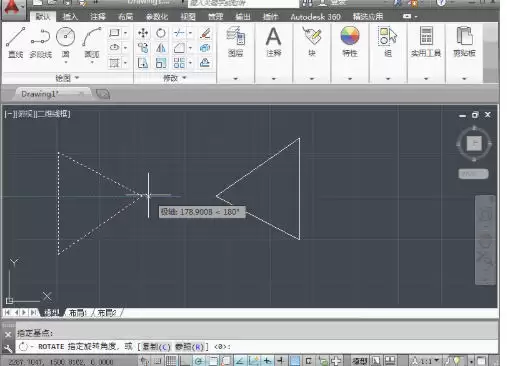

第五步：调整旋转角度

移动鼠标，图形会绕基点实时跟随光标转动。当图形转到目标方位时，单击左键确认即可。如果要精确角度，直接输入数值（比如“90”表示顺时针旋转90度），然后回车。

第六步：完成旋转操作

确认角度后，原图形会自动旋转到新位置，命令结束。如果还想继续旋转其他对象，重复上述步骤就行。按 Esc 键可以随时退出当前命令状态。
