UG使用删除面命令填充孔的图文方法

打开软件，新建一个空白模型，这里使用最简单的长方体命令。

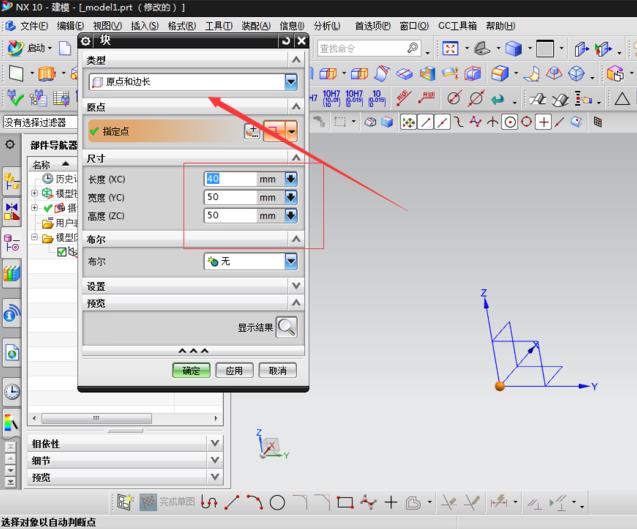

选择长方体命令中的原点和边长，指定相关的参数，选择长方体放置原点，如图，生成一个简单的方块。

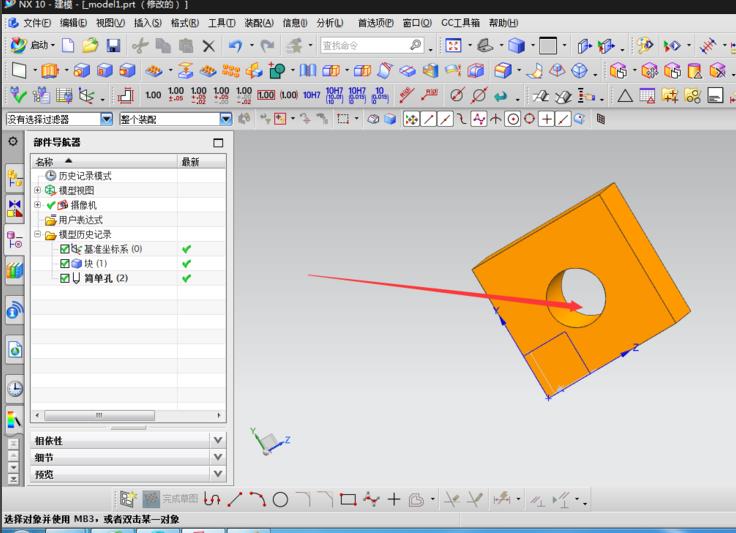

选择插入/设计特征中的孔命令，这里直接使用的快捷键，设定好孔的相关尺寸参数，选择孔的放置中心点，生成孔特征。

现在选择插入/同步建模/删除面，或者直接点出图标中的删除面命令，在类型中选择孔，如图所示，选取要填充的孔的面。预览特征，点出确定，效果如图。

注意： 在删除面类型中要选择为孔类型。
