Solidworks制作底座磨具的操作教程

一、产品到模具

在CommandManager上面点击右键，激活“模具工具”命令工具栏

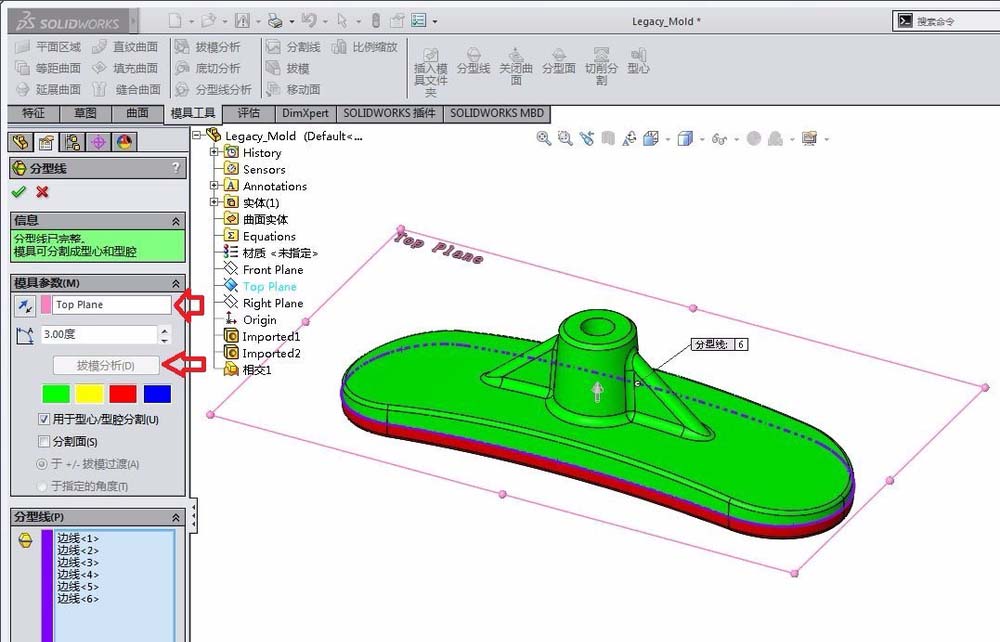

点击“分型线”，选择Top Plane,设定拔模角度，然后选择“拔模分析”，系统将自动分析分型线。

选择“分型面”，软件会自动选择分型线，设定好分型面延长的长度即可。

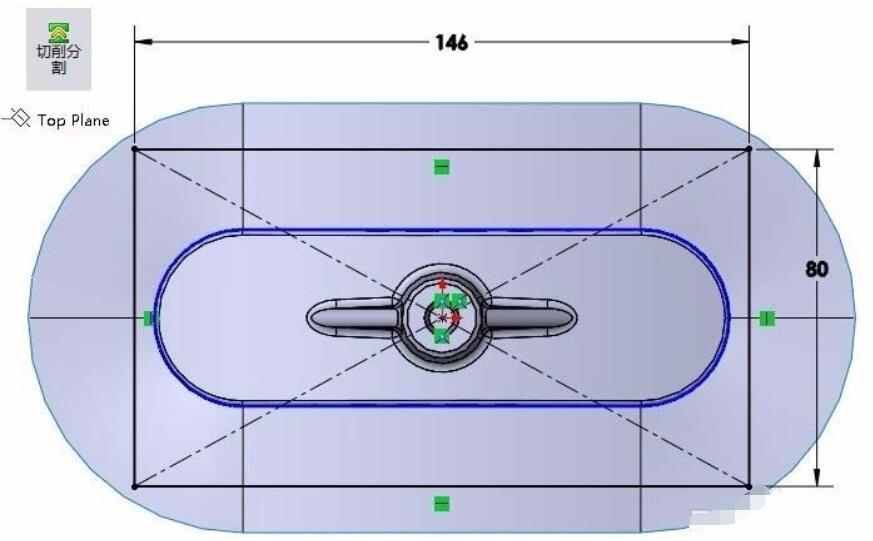

选择“切削分割”，然后选择Top Plane,绘制草图(草图大小即是模具大小)

退出草图。软件自动跳转，此时在“块大小”中输入模具的高度即可，其他选项软件会自动选择。

点击确认，产品分模就完成了。

隐藏曲面实体，对模具(公模、母模)进行重命名。在模具上面点击右键，选择“插入到新零件”，把模具保存好。

导柱、顶盖、冷却管路再另行设计。

二、模具到产品

点击“相交”， 选择公母模具，点击“相交”，在要排除的区域选择公母模具。剩下的就是模具中间的产品。

各位小伙伴们，看完上面的精彩内容，都清楚Solidworks制作底座磨具的操作步骤了吧!
