SolidWorks创建导流盖零件模型的图文操作方法

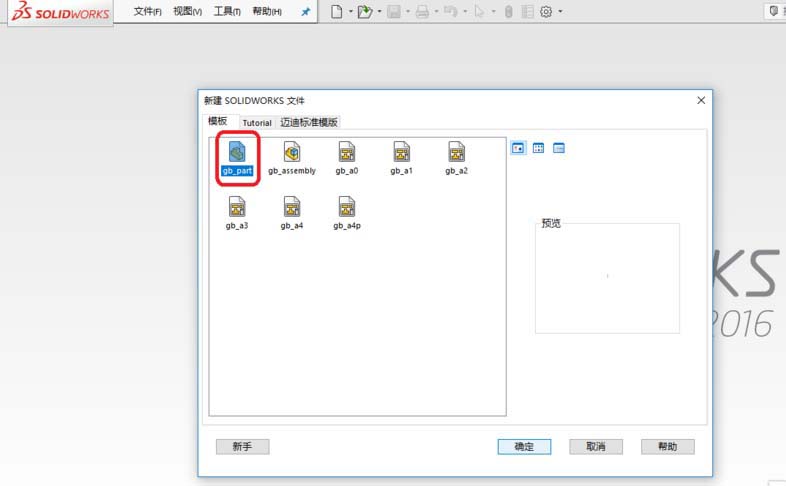

打开SolidWorks，新建一个零件文件。

单击“特征—旋转凸台/基体”命令，选择前视基准面绘制草图。

在前视基准面上绘制草图，如图所示。

退出草图，系统弹出旋转对话框，设置薄壁特征单向“2 mm”，如图所示，单击确定，创建旋转-薄壁1。

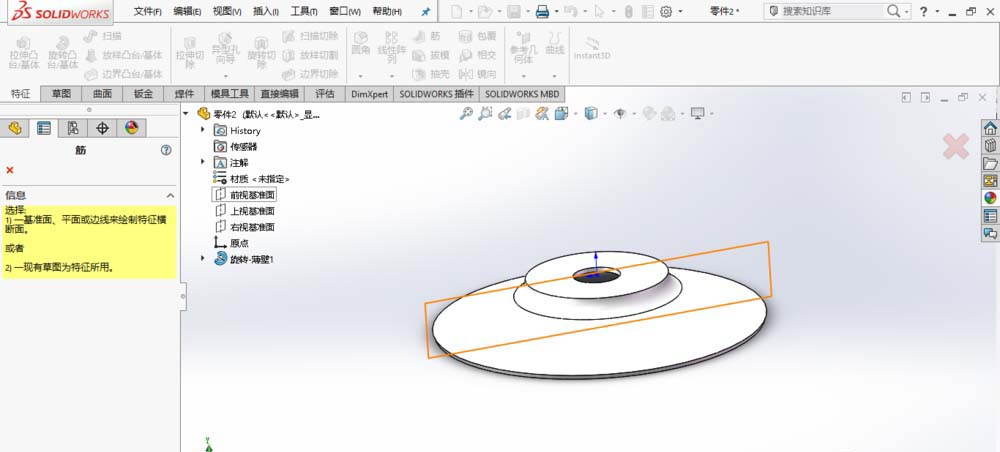

单击“特征—筋”命令，选择前视基准面绘制草图，绘制草图如图所示。

退出草图，系统弹出筋对话框，设置筋厚度“3 mm”，如图所示，单击确定，完成筋创建。

用同样方法创建其余三个筋。

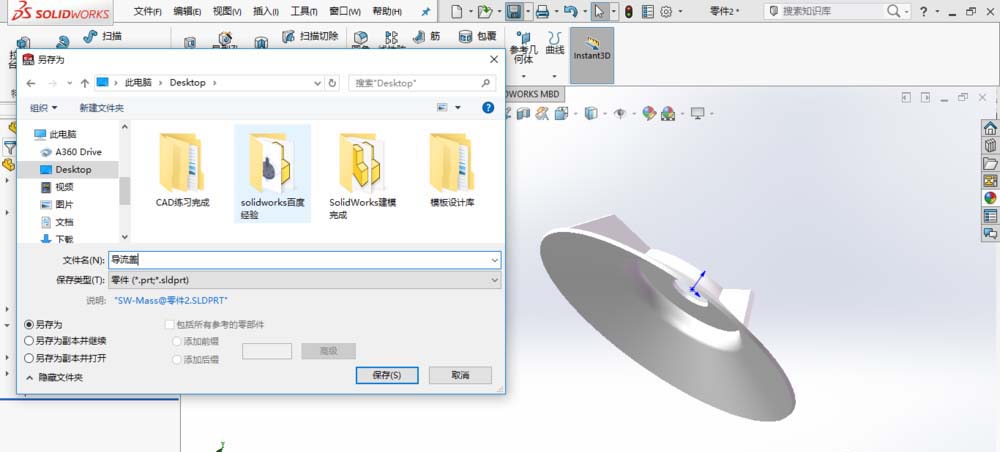

至此，完成导流盖创建，保存零件模型。
