SolidWorks制作散热孔的操作方法

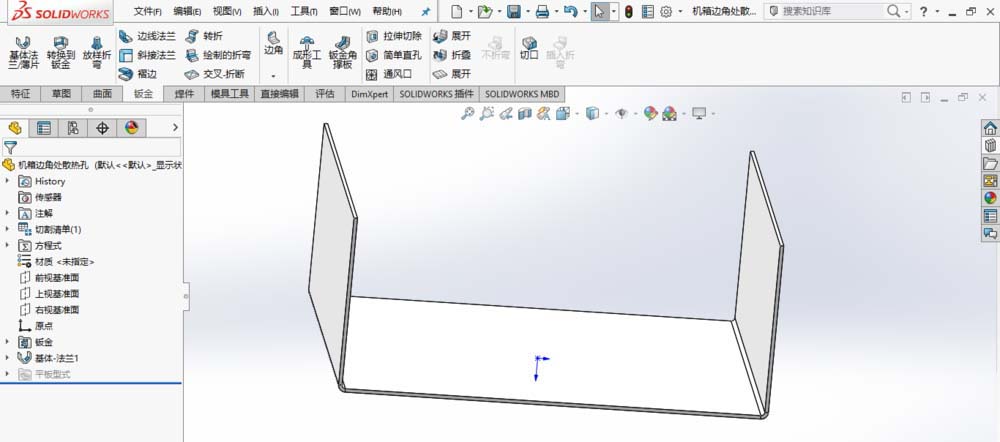

1、打开SolidWorks，新建一个零件模型。在前视基准面上绘制草图，创建基体法兰，如图。钣金厚度“1 mm”，折弯半径“1 mm”，方向为两侧对称，深度“100 mm”。

2、单击“钣金—展开”命令，如图，可展开单个的折弯。

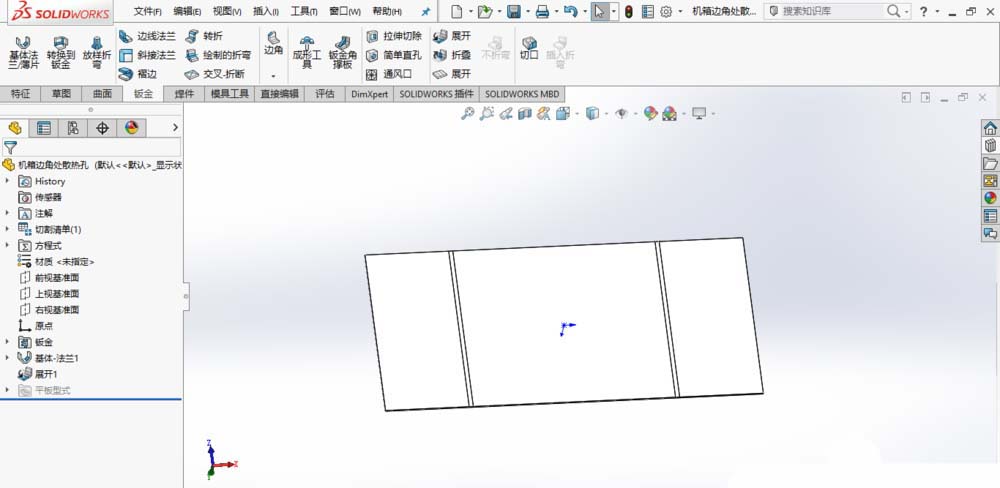

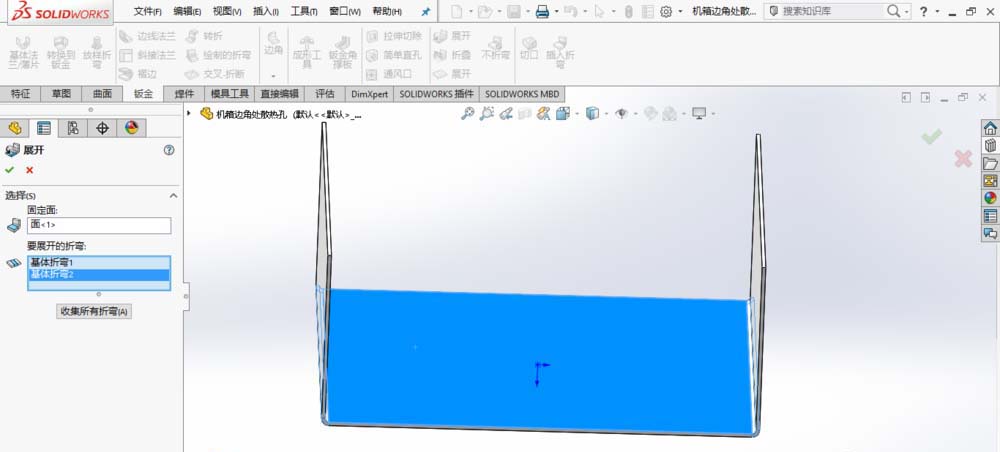

3、选择固定面和要展开的折弯，单击确定，展开折弯。

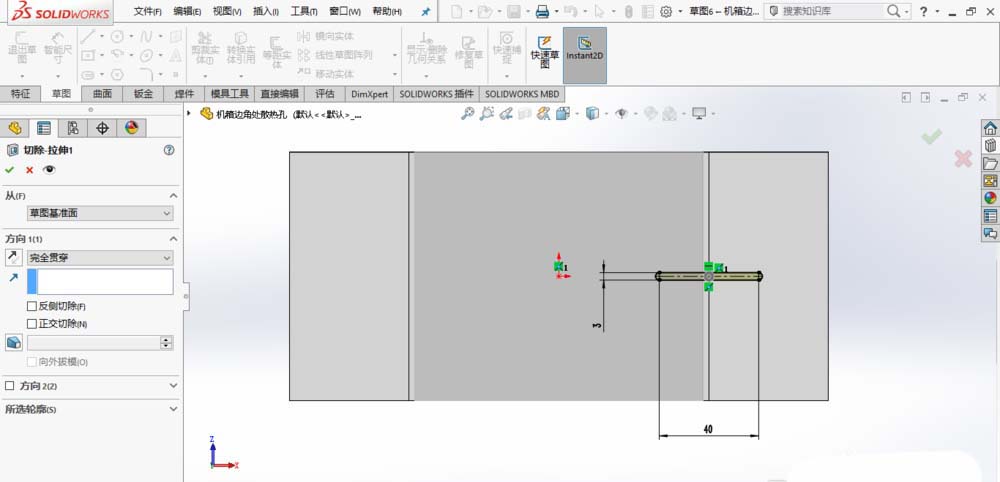

4、在图示端面上绘制草图，创建切除特征，完全贯穿，如图。

5、阵列切除拉伸特征，如图。

6、镜像阵列特征，镜像面选择右视基准面。

7、单击“钣金—折叠”命令，如图，可将单个折弯折叠。

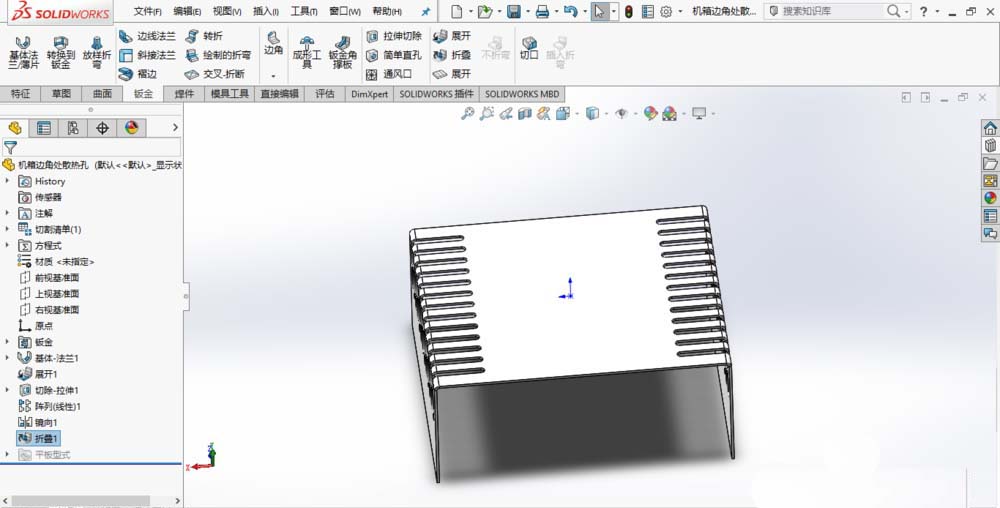

8、选择要折叠的折弯，单击确定，将创建完边角散热孔的机箱重新折叠。

9、至此，完成机箱边角处散热孔的创建。保存模型。

上面就是小编为大家带来的SolidWorks制作散热孔的操作教程，一起来学习学习吧。相信是可以帮助到一些新用户的。
