SolidWorks绘制传动轴的操作方法

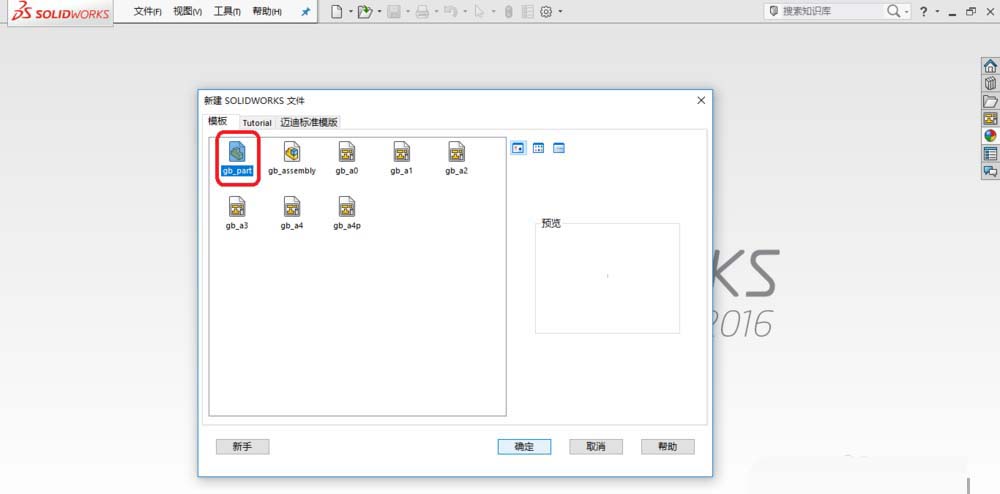

1、打开SolidWorks，新建一个零件文件。

2、在前视基准面上绘制草图。

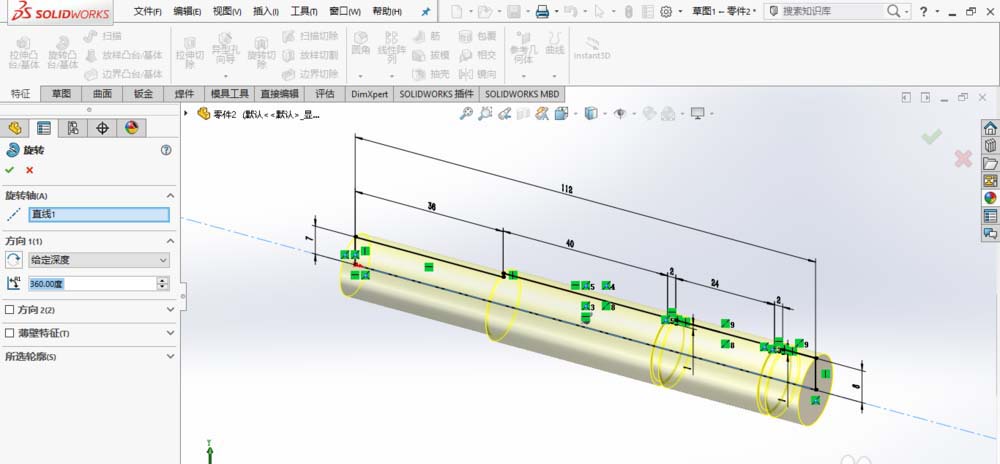

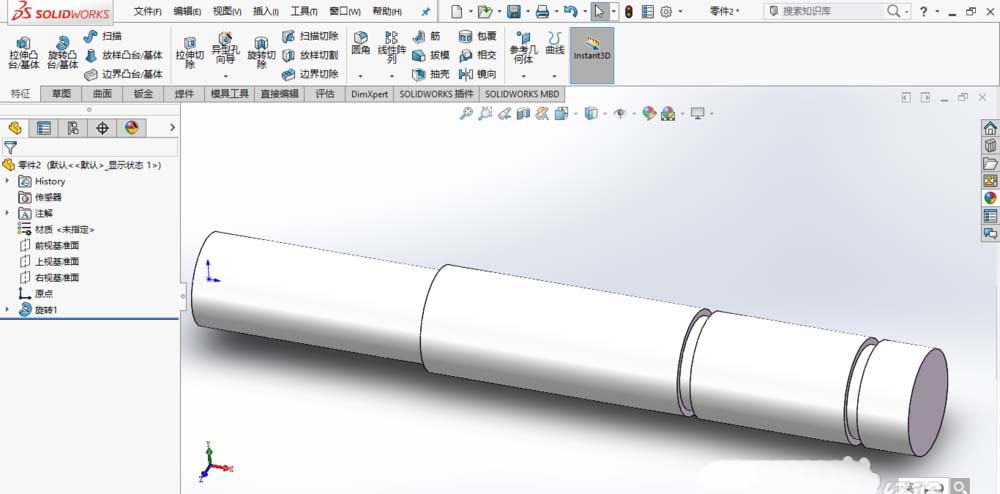

3、单击“特征—旋转凸台/基体”命令，创建旋转特征，如图所示。

4、插入螺旋线如图所示。

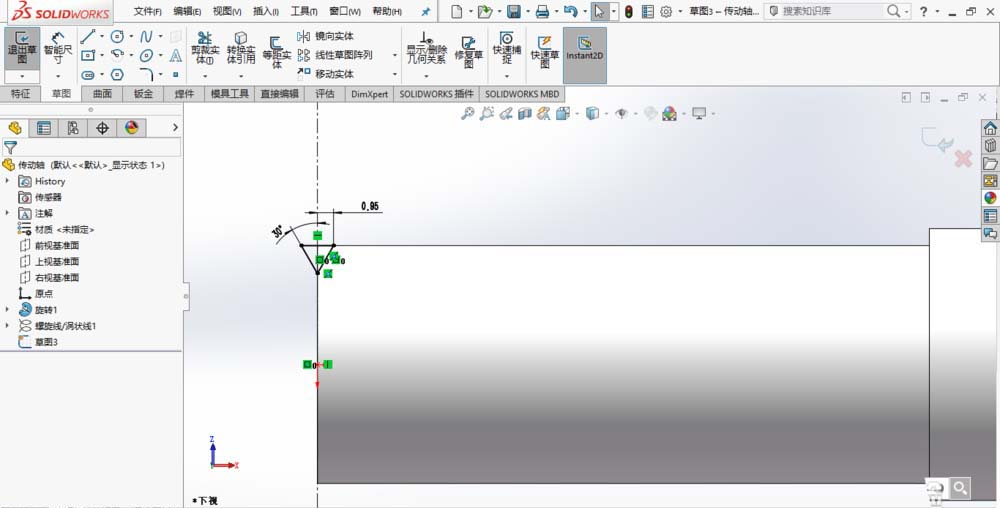

5、在上视基准面绘制草图如图所示，退出草图。

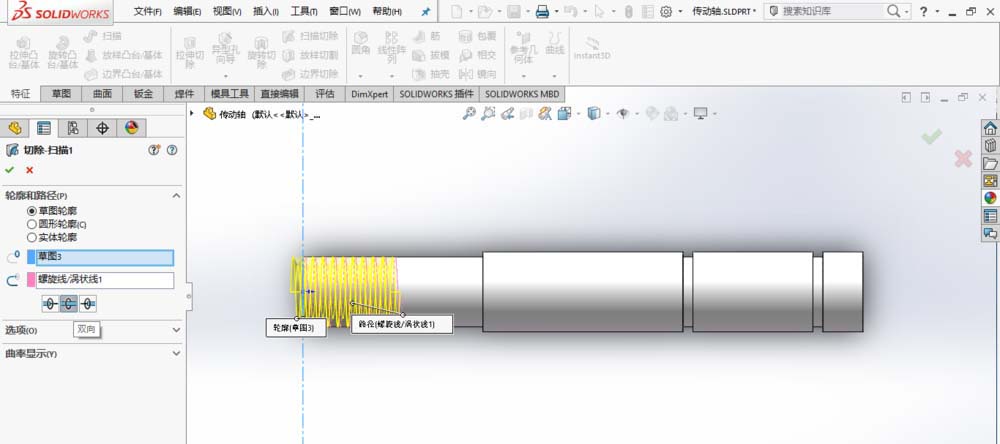

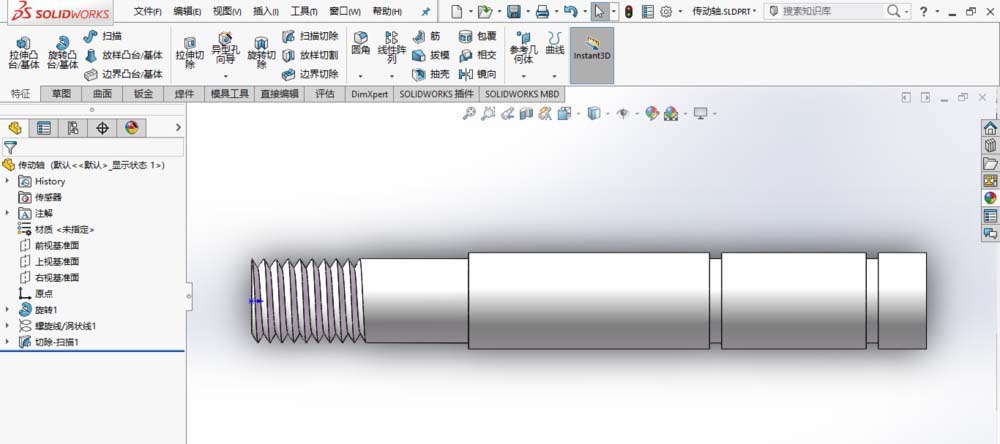

6、创建扫描切除特征，轮廓选择绘制的草图，路径选择螺旋线，反向选择双向，如图，创建螺纹。

7、创建基准面，如图所示。

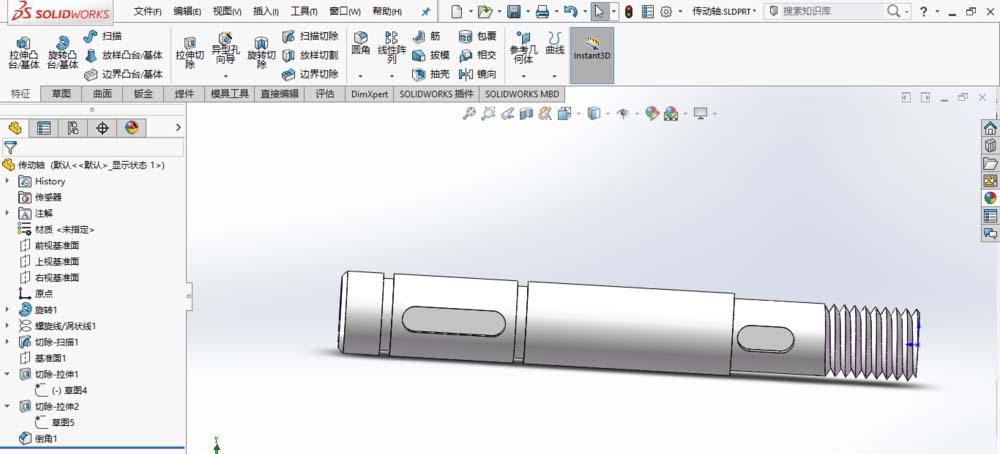

8、在基准面上绘制草图，创建切除特征，切除深度“4 mm”，如图，得到深度“3 mm”的轴槽。

9、在基准面上绘制草图，创建切除特征，切除深度“3 mm”，如图，得到另一个深度“3 mm”的轴槽。

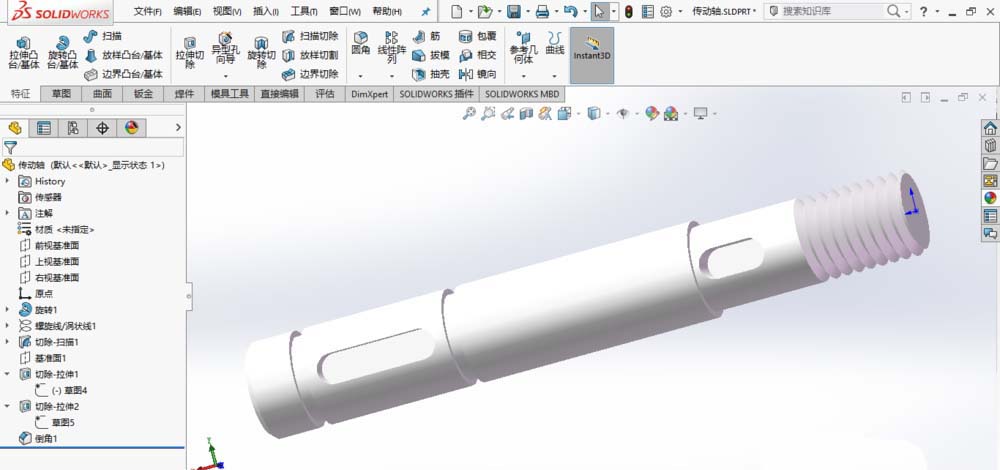

10、创建倒角，选择图示边线，距离“1 mm”。

11、到这里传动轴创建完成，保存零件模型。
