AutoCAD2016中输入坐标点的具体操作步骤

一、输入绝对坐标

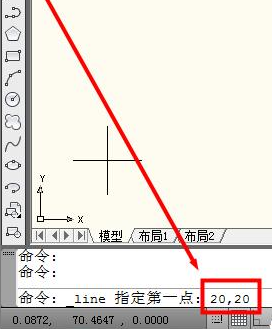

cad坐标输入方法很简单，小编先用直线工具教大家cad绝对坐标怎么画。首先选择cad直线工具，然后在命令行中输入“20，20”(这是cad绝对坐标输入格式)，然后回车。

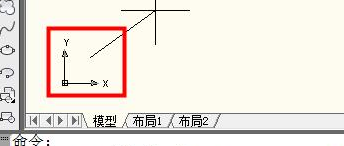

这时会将cad直线的起点定位在相距坐标远点x轴和y轴为20距离的点上。

二、输入带角度的相对坐标

我们先在cad命令行中输入“@100<0”(这是cad带角度的相对坐标输入格式，意思是长度为100，角度为0度)，然后按回车键确定。

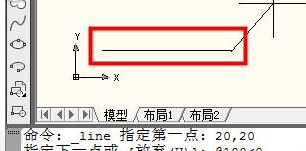

这时就画出来一条长度为100且角度为0度的直线。

三、用距x、y轴距离确定的相对坐标

首先在cad命令行中输入“@200，100”(这表示端点距离当前起点的x轴为200，距离y轴为100)，然后按回车键确定。

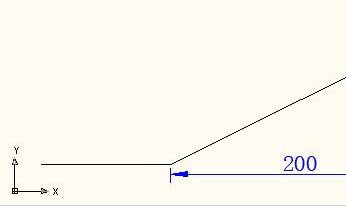

然后画好之后小编标注出来给大家看一下，cad坐标输入方法就是这么简单，妈妈再也不用担心我们不会cad怎么输入坐标了。
