五大内存闪存芯片一图看懂 HBM4技术完美 HBF方兴未艾

时间:2026-06-30  |  作者:318050  |  阅读:0

6月29日,存储芯片领域格局正在发生根本性转变——GPU为王的日子已经翻篇,存储才是AI时代的新霸主。连NVIDIA的CEO黄仁勋都亲自跑了几趟三星和SK海力士,就为了谈合作。说到底,谁拿不到足够的存储芯片,谁的业务就悬了。

目前PC、手机、AI常用的存储芯片,无非就是DRAM内存和NAND闪存这两大类。但每类下面又细分出多种型号,普通人想搞清楚还真不容易。

网友@harukaze5719发了一张对比图,把五大内存、闪存芯片的技术规格排在一起,一目了然。这里逐一说透。

五大芯片详解

具体来说,涉及Flash Card闪存卡、LPDDR5移动内存、DDR5内存、HBM4内存,以及最近一两年才冒出来的HBF闪存。后两种严格来说是堆栈类型——HBM是高速内存堆栈HBF是高速闪存堆栈,都瞄准AI市场。

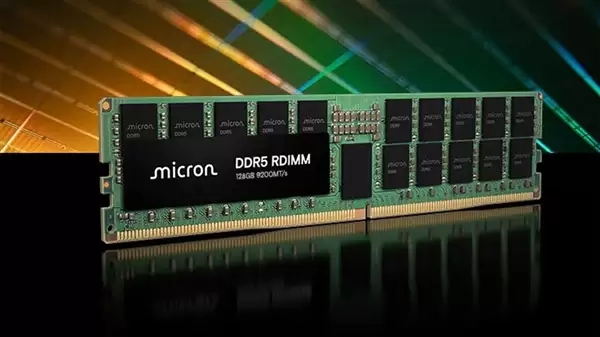

一图看懂五大内存、闪存芯片:HBM4技术完美 HBF方兴未艾

1. 闪存卡

容量最大,轻轻松松做到4096GB。但性能也是最弱的——带宽只有4GB/s,寿命还低(跟内存比)。实际上,这就是大家熟悉的SSD的参数水平。

2. LPDDR5-6400

手机和笔记本上常见的移动版内存。近年来部分AI芯片也开始采用这个标准。模组容量通常是16GB,带宽51GB/s,功耗只有3W,是全场最低的。

3. DDR5-6400

台式机的标准配置。容量比LPDDR5大不少,单条64GB已经很常见。带宽一样,但功耗升到12W,延迟在10-100ns级别。

4. HBM4

主打超高性能。内存带宽高达1638GB/s,一骑绝尘。功耗虽然也提升到40W,但每瓦带宽依然是最高的,延迟和寿命都是内存的正常水平。要不是太贵,它的技术指标可以说是最完美的。

5. HBF

最近几年才兴起的新标准,可以看作HBM的低成本替代方案。跟HBM用内存芯片堆叠不同,HBF用的是NAND闪存堆叠。

优点:容量大幅提升,能做到512GB,读取速度也能达到1638GB/s。缺点也很明显——闪存的老毛病:延迟1000ns,远高于HBM4;功耗高不少;寿命也比内存低得多;写入速度更没法比。

总结一下:HBF在部分场景下可以替代HBM4,尤其适合读取数据较多的AI场景——容量超大,能装下更多数据。至于写入密集型任务,还是得看HBM4。

一图看懂五大内存、闪存芯片:HBM4技术完美 HBF方兴未艾

来源:整理自互联网
