在AutoCAD 2010中精确标注直径

在工程绘图中，AutoCAD 2010堪称一代经典。图纸上每一个尺寸的准确传达都至关重要，直径标注更是其中的基础与关键。

准备工作：确保图形准确

标注前，必须确保图形本身已绘制完毕且尺寸无误。这是所有精确标注的基石。

标注直径的四个步骤

整个过程逻辑清晰，按步骤操作即可上手。

第一步：找到标注工具
在顶部菜单栏找到“标注”菜单，在下拉工具中点击“直径标注”工具。

第二步：选择标注对象
将光标移动到需要标注的圆或圆弧上并点击。随后会出现一条随光标移动的临时标注线。

第三步：放置标注文字
拖动鼠标，将标注线拉到合适位置，再次点击左键。直径数值和符号“Φ”即被放置在图纸上。

第四步：调整标注样式

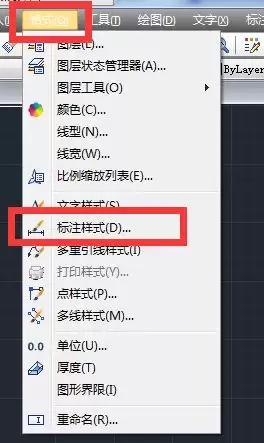

双击生成的直径标注，在弹出的“特性”对话框中，可调整文字大小、字体、箭头样式等，使标注符合规范。

提升标注质量的注意事项

掌握方法后，注意以下细节能让图纸更专业。

1. 正确选择对象
直径标注功能仅适用于圆或圆弧。选择矩形或直线等对象会导致标注错误。

2. 确保标注清晰
标注应清晰可辨。避免标注文字、尺寸线与图形线条重叠，适当调整位置和大小以提升易读性。

3. 保持样式统一
一张专业的图纸，其标注风格应保持一致。所有直径标注的字体、箭头、文本高度等应统一，这使图纸更规范，也便于他人理解。

总结

在AutoCAD 2010中进行直径标注，流程清晰直观。理解基本步骤并注意关键细节，你就能轻松产出精确、清晰的标注。这是确保设计意图被准确传达的保障，也是高质量工程绘图的基石。
