习惯先绘制三维实体再生成三视图，若你也想实现此类转换，下面这套基于 CAD 布局空间的操作流程，能帮你快速将立体模型转化为符合工程规范的标准图纸。

一、打开三维实体模型并切换至布局空间

启动 CAD 后，首先加载需要转换的三维实体模型。确保模型完整且已保存，后续所有操作都将以此为基础展开。

模型打开后，将绘图环境从模型空间切换至布局空间。点击工作区底部的“布局”选项卡即可进入。布局空间专门用于图纸排版与输出，是生成三视图的核心工作区。

小提示： 模型空间与布局空间的最大区别在于，前者适合三维建模与自由编辑，后者则专注于图纸的标准化排版和打印输出。养成在布局空间出图的习惯，能大幅提升工程制图的效率。

二、调整布局比例并插入图框

进入布局空间后，第一步是设置合适的图纸比例。在页面设置管理器中，根据所需图纸尺寸（如 A3 或 A4）选择对应的打印比例。紧接着，将预先准备好的图框插入到布局中，图框是工程图纸的边界和标识载体，能直接规范三视图的呈现范围。

小提示： 图框文件建议单独保存为块，方便后续重复调用。插入后可使用 ALIGN 命令快速对齐布局边界，确保图纸位置精准无误。

三、一键创建四个标准视口

接下来创建多视口，这是将三维模型拆解为主视图、俯视图、左视图和轴测图的关键步骤。点击顶部菜单栏的“视图”按钮，在下拉菜单中选择“视口”，接着在子菜单中点击“新建四个视口”。

系统会自动将当前布局划分为四个矩形区域，每个区域对应一个独立的视口。此时你看到的还是同一个视角的重复内容，需要后续步骤逐一配置。

小提示： 如果希望视口排列更灵活，也可以手动绘制视口边界，但“新建四个视口”是最省时的标准方案，尤其适合初学者快速上手。

四、逐一配置各视图方向

在图框内选定新建视口的位置，双击激活左上角视口（此时视口边框会变粗），将其设为主视图。接着依次激活其余视口，分别设置为俯视图、左视图和轴测图。每个视口的视角可通过“视图”工具栏中的“标准视图”快速切换。

切换完毕后，务必锁定每个视口的显示比例，防止后续操作中误缩放导致视图错位。在视口属性面板中，将“显示锁定”设为“是”即可。

小提示： 设置主视图时，建议以模型的前向面为基准，这样生成的俯视图和左视图会自动符合第一角投影法的布局逻辑。如果你的行业标准是第三角投影法，则需调整视口的相对位置。

五、隐藏视口边框线以提升图纸美观度

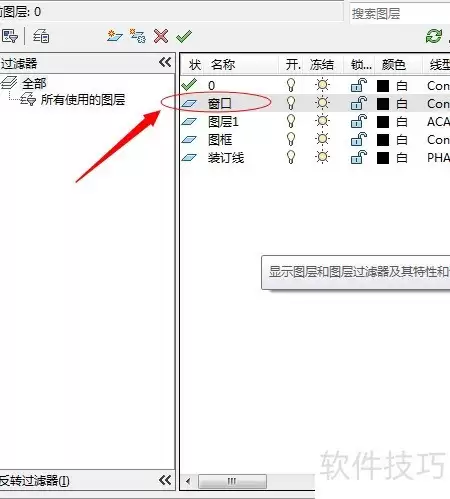

新建视口后，每个视口周围默认会出现矩形边框线。这些线条在打印时会干扰图纸的整洁度，需要将其隐藏。先打开图层管理器，新建一个图层并命名为“视口”。

完成新建后关闭管理器。接着选中所有视口的边框线，再次打开图层管理器，找到刚刚创建的“视口”图层，点击图层开关图标（小灯泡），使其变为灰色即可关闭该图层的显示。

确认关闭视口图层后，视口边框线将不再显示在布局中，图纸表面恢复干净。

此时你只会看到四个视图内容，而边框线完全隐藏，整体效果专业且清晰。

小提示： 隐藏视口边框后，如果后续需要调整视图内容，只需在图层管理器中重新打开“视口”图层的显示即可。建议将“视口”图层设置为不打印属性，这样即便边框可见也不会影响输出。

六、完成图形标注并输出三视图

视口配置完成后，就可以在布局空间中对各视图进行尺寸标注、公差标注和文字说明。标注时尽量使用与视口关联的标注样式，确保数据随模型更新。完成所有标注后，三视图转换即告完成。

小提示： 标注前先统一设置标注样式（DIMSTYLE），包括文字大小、箭头样式和精度。这样能保证所有视图的标注风格一致，符合企业或行业标准。

常见问题

• 问：新建四个视口后，为什么每个视口显示的内容完全一样？
  答：这是正常现象。新建视口时所有视口默认共享同一视角，你需要分别激活每个视口并手动切换其视图方向才能得到主视、俯视、左视等不同视角。
• 问：隐藏视口边框后，如果想重新编辑某个视图该怎么办？
  答：在图层管理器中重新打开“视口”图层的显示即可让边框恢复可见。编辑完成后再次关闭该图层，操作非常灵活。
• 问：如何让三视图中的线型符合国标要求？
  答：在布局空间中，为每个视口单独设置视觉样式（如“二维线框”或“概念”），并在打印样式表中配置线宽和线型。建议使用“打印样式表编辑器”进行统一管理。
• 问：调整视图比例时，为什么有时模型显示不完整？
  答：这通常是因为视口的“自定义比例”设置不当。在视口属性中，将比例值设置为与图纸匹配的固定数值（如 1:1、1:2），然后使用“范围缩放”让模型完全显示在视口内。
• 问：能否自定义视口的排列方式，比如改成左三右一？
  答：当然可以。使用 MVIEW 命令手动绘制视口边界，或先创建标准四个视口，再通过夹点拖动调整各视口的大小和位置，完全满足个性化排版需求。

完成以上六个步骤，你就能从三维模型高效生成标准三视图。下次制图时直接套用这套流程，既能保证视图规范，也能节省大量排版时间。
