画完CAD图纸后，想把它转成JPG图片？这个需求非常常见。无论是发邮件给客户、插入报告，还是直接截图效果不佳，都可以通过CAD自带的打印功能轻松搞定。下面把操作步骤拆开来说，跟着走一遍就行。

1. 打开打印功能

在CAD软件里，点击左上角文件菜单，找到“打印”选项。操作位置参考下面这张图。

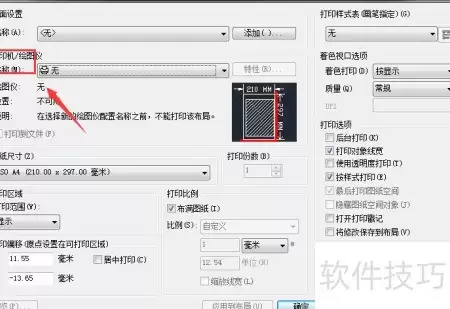

2. 选择打印机/绘图仪

弹出打印窗口后，找到“打印机/绘图仪名称”这一栏。具体位置看示意图，别找错了。

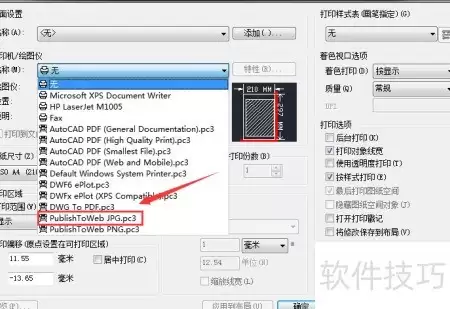

3. 切换为JPG虚拟打印机

在打印机名称的下拉菜单里，找到并选择“发布到Web JPG.pc3”选项。这是把图纸输出为JPG的关键一步。

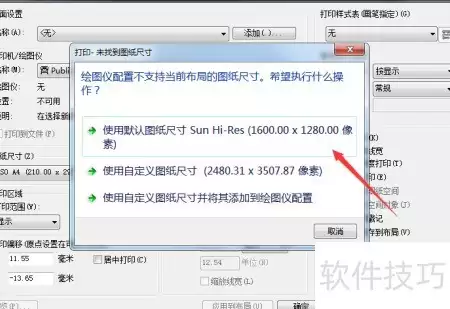

4. 保持默认参数即可

选好之后，会弹出一个对话框。里面一般不用动，直接保持默认设置就行。具体参数参考图示说明，别瞎调。

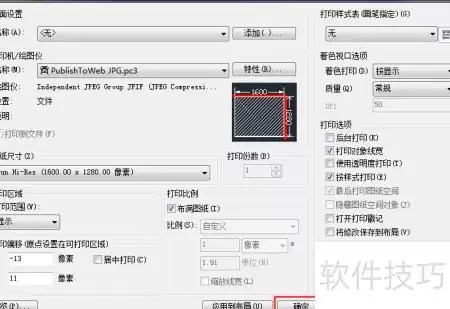

5. 点击确定

参数确认完毕，往下找到“确定”按钮，点下去。

6. 确认并命名文件

又弹出一个对话框。点击“确认”，然后输入你想要的图片名称。

7. 保存并查看结果

点击“保存”，去你设定的保存路径就能看到转换好的JPG图片了。

整个过程借用了CAD的打印输出功能，把图纸“打印”成图片格式。不需要额外装软件，非常方便。下次需要快速截图或者发给别人，试试这个方法准没错。
