引言

在架空输电线路工程中，同塔多回路布置（如110千伏与10千伏共塔）是一种常见且高效的设计方案。

为了在确保安全性的前提下，最大化利用杆塔档距，并使线路布局更加合理，工程师需要综合考虑高低压回路的技术差异，并协调各项目参数。

本教程将手把手指导您，如何使用Sdcad工具完成同塔多回路排杆定位的全过程，从软件启动到最终效果查看，每一步都清晰易懂。

准备工作：软件与基础

在开始排杆定位前，请确保您已安装并熟悉待使用的软件工具。

本教程主要涉及送电线路平断面图Sdcad工具和杆塔数据编辑软件。

您需要掌握基本的软件操作，如新建、保存文件等。

一、详细操作步骤

1、 启动送电线路平断面图Sdcad工具

首先，启动您的送电线路平断面图Sdcad工具。

小提示： 确保您使用的是最新版本的软件，以避免兼容性问题。

2、 启动杆塔数据编辑软件并添加杆塔

接下来，启动杆塔数据编辑软件。

在该软件中，您需要添加若干用于后续排杆定位的杆塔。

小提示： 添加杆塔前，请确认您已经规划好线路的整体走向和杆塔大致位置。

3、 新建三基杆塔

现在，我们需要新建三基杆塔，分别为：

• 一基直线型钢管杆
• 一基耐张型钢管杆
• 一基直线型水泥杆

其中，钢管杆按双回路或三回路设计，但在实际使用时，我们只使用其中的两回；水泥杆则设置为单回路。

具体布置时，请参照示意图中的类型与形式进行创建与配置，确保符合线路结构要求。

4、 展开线路平断面图并查看线路分段

杆塔架设完毕后，您需要展开线路平断面图。

该线路包含两个耐张段：

• J1至J2段： 设计为110千伏与10千伏同塔架设。
• J2至J3段： 设计为110千伏线路。

随后，我们将进行线路配置工作。

常见问题： 如果我的线路分段与图示不同怎么办？

解答： 请检查您的杆塔设置和线路走向，确保耐张段划分正确。实际工程中，耐张段划分取决于地形、跨越物等因素。

5、 新增导线模板并配置线路

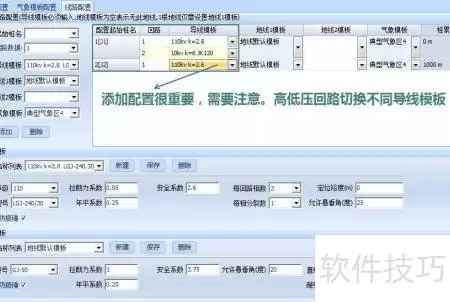

接下来，我们需要新增110千伏与10千伏的导线模板。

在配置线路时，请注意双回路对应的模板选择。该模板会明确表明：

• J1至J2为双回路
• J2至J3为单回路

常见问题： 导线模板如何正确选择？

解答： 根据您设计的回路类型（双回路或单回路）选择对应的模板。例如，双回路区域应选择“双回路110kV+10kV”模板，单回路区域则选择“单回路110kV”模板。

6、 开始排位——定位110千伏杆塔

确定好模板后，开始进行排位。

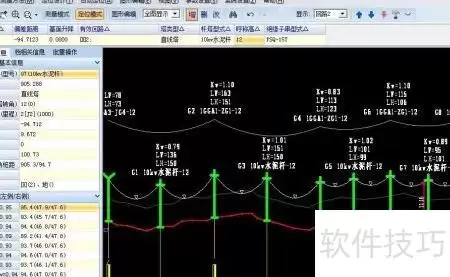

首先，在回路1上定位110千伏杆塔的具体位置，如图1所示。

7、 排位——增设10千伏水泥杆

在J1至J2首个耐张段间的钢管杆位置，我们需要增设一根10千伏水泥杆。

排位时，请将有效回路选为回路2，具体参见图2。

8、 查看所有回路的杆塔布局

排位完成后，您可以查看所有回路的杆塔布局，详见效果图。

9、 查看相位图，确认整体效果

最后，查看相位图，整体效果便一目了然。

这类同塔多回路排杆定位工程在实际中非常常见，通过本教程的操作，您应该能够熟练掌握。

三、常见问题与解答

问题1：导线模板选择错误怎么办？

如果在配置线路时选择了错误的模板，可以返回步骤5，重新进入导线模板管理界面，选择正确的模板进行替换。

替换后，软件会自动更新相关数据。

问题2：在排位时，如何确保回路选择正确？

在步骤7中，当您需要为10千伏水泥杆排位时，请务必检查当前操作的“有效回路”是否为“回路2”。

您可以在软件界面的回路选择下拉菜单中确认。如果不确定，可以先暂停操作，查看线路的回路布局图。

问题3：同塔多回路设计时，如何保证安全与经济性兼顾？

同塔多回路设计需要综合考虑导线型号、安全系数、档距、交叉跨越要求及杆塔强度等因素。

在排位阶段，应尽量使各回路的导线张力和弧垂协调一致，避免因参数不匹配导致安全隐患。

同时，优化杆塔位置，最大化档距利用，从而实现经济性。

结语

通过本教程的九步操作，您已经学会了如何使用Sdcad工具完成同塔多回路排杆定位。

从软件启动、杆塔创建，到导线模板配置、回路排位，每一步都至关重要。

希望本教程能帮助您在实际工作中，更高效、更安全地完成输电线路设计任务。

如果您在操作过程中遇到其他问题，欢迎随时查阅软件帮助文档或咨询技术支持。
