问题现象

打开一张AutoCAD图纸，发现本该显示文字的地方全变成了方框。

这种情况其实挺常见的——明明知道文字存在，就是显示不出来，像是被什么挡住了。

解决方法

别急，调整一下字体设置或换一个支持的字库，问题就能解决。下面这套操作流程，可以快速让文字恢复正常。

1. 用AutoCAD 2007打开那张出问题的dwg图纸文件。

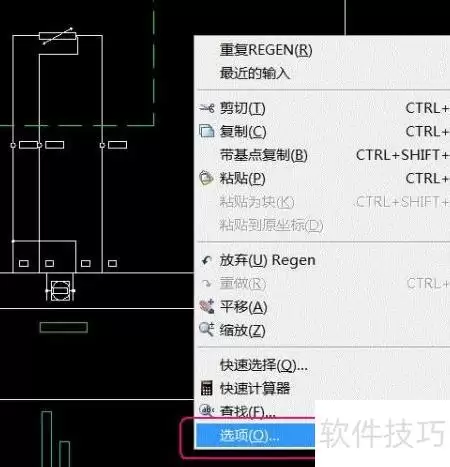

2. 在绘图区的黑色背景上右键单击，从菜单里选择“选项”。



3. 弹出的选项窗口中，找到“显示性能”这一项，把“仅显示文字边框”前面的勾去掉。接着点“应用”和“确定”。



4. 在命令行里输入 re（也就是“重生成”的缩写）。

5. 回车后图纸会重新生成，那些方框里的文字就能正常显示出来了。



6. 看看局部放大后的效果，文字已经完整呈现。



7. 放大后对比更明显，原先的方框位置全被文字取代。
