solidworks2016软件中如何创建工程图solidworks2016软件中创建工程图的方法

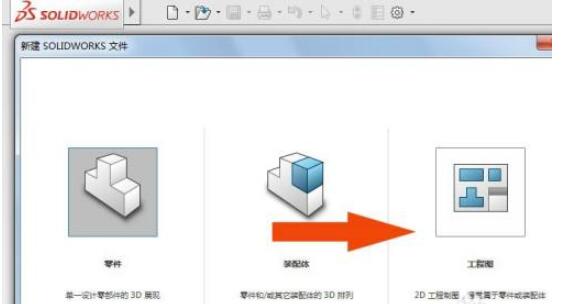

打开SolidWorks程序，鼠标左键单击【文件】菜单下的【新建】，并选择工程图模板，如下图所示。

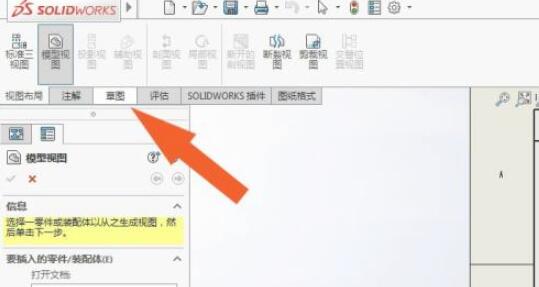

然后，在程序的界面上，鼠标左键单击草图按钮，如下图所示。

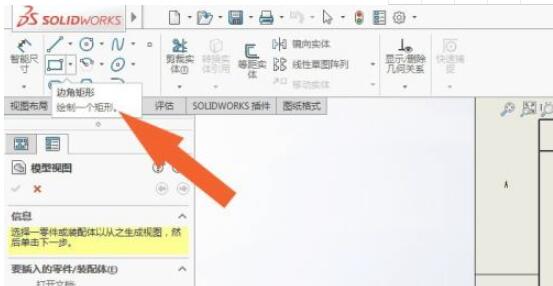

接着，在草图窗口中，鼠标左键单击【矩形工具】，如下图所示。

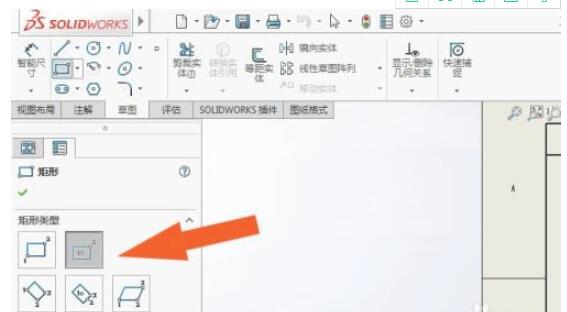

然后，可以看到矩形工具列表中，选择矩形的样式，如下图所示。

接着，鼠标左键在画布中，绘制出矩形图形，如下图所示。

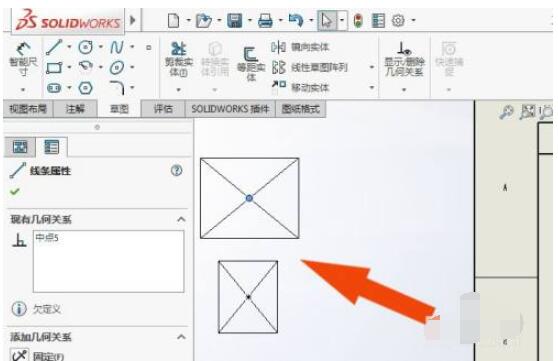

然后，在画布中，绘制出关联的矩形图形，如下图所示。

最后，使用矩形图形工具，在画布中，绘制出矩形图形作为简单的工程图，如下图所示。通过这样的操作，在SolidWorks2016软件中就会创建工程图了。
