Solidworks创建盘簧模型的详细步骤

1、如图，看红色框选，打开Solidworks，新建一个零件文件。

2、如图，以上视基准面为草图平面创建草图。

具体操作如下：点击“草图绘制”，其次，点击“上视基准面”。

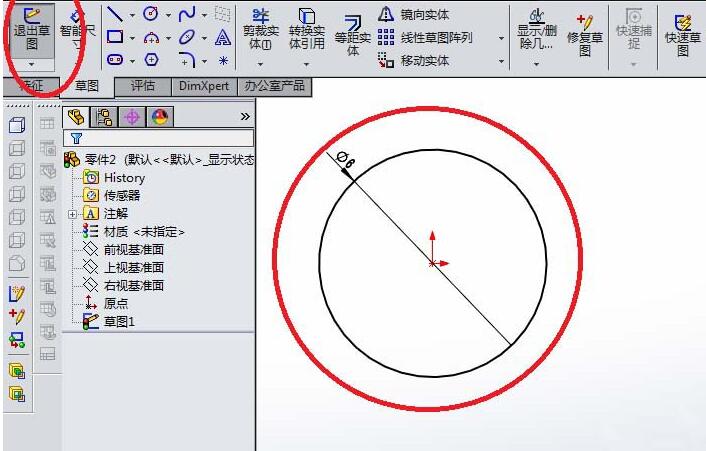

3、如图，进入草图工作状态，

1)在工具栏中点击“圆”

2)以坐标原点为圆心画一个圆

3)标注直径6

4)点击“退出草图”

4、创建涡状线。

如图，在特征工具栏中找到“曲线”，然后在曲线的下拉菜单中找到“螺旋线/涡状线”，激活它，就弹出如图所示的“螺旋线/涡状线”对话框。

注意红色框选，默认的定义方式是螺距和圈数，我们要将它改成涡状线。然后，还有起始角度，为后面方便，最好保证是0度。圈数10和螺距0.3。直接点击左上角的√，完成涡状线的创建。

5、如图，继续创建草图。这次是以右视基准面为草图平面来创建的，具体如下：

1)点击“草图绘制”

2)点击“右视基准面”

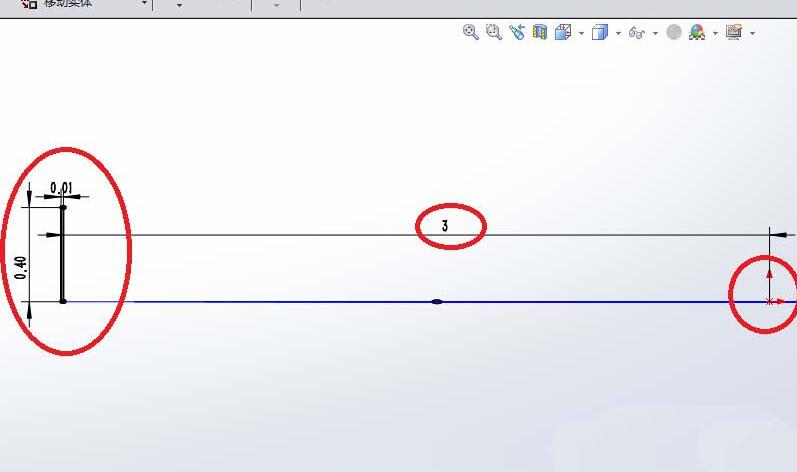

6、如图，进入槽草图状态，画一个矩形，矩形尺寸为0.4x0.1，按照如图所示的尺寸定位0。总之一个要求，矩形的一边起点必须与涡状线的起点重合，否则，你后面是扫描不成功的。

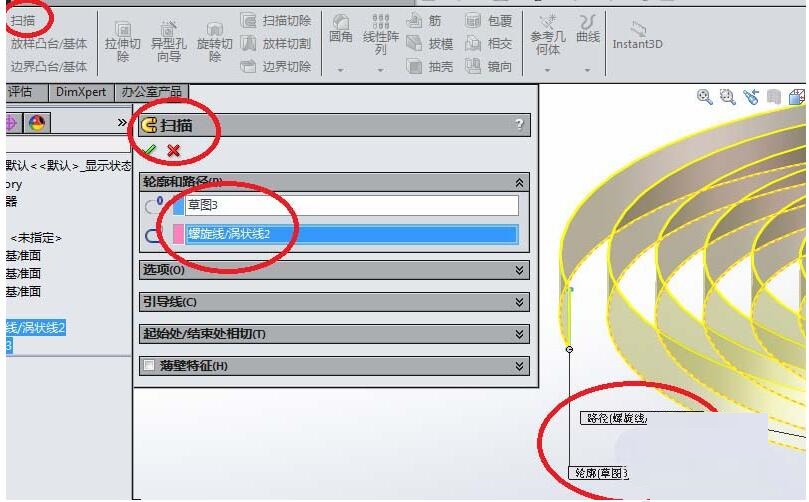

7、如图，回到特征工具栏，找到“扫描”，点击它，然后软件就弹出了“扫描”对话框，选择好轮廓(矩形)和路径(涡状线)，点击左上角的√。完成盘簧的创建。

8、如图，一个盘簧创建完成了。
