Solidworks制作圆形水杯的图文方法

新建模型文件。选择下拉菜单【文件】-【新建】，在系统弹出的“新建SolidWorks文件”对话框中，选择“零件”模型，单击确定。

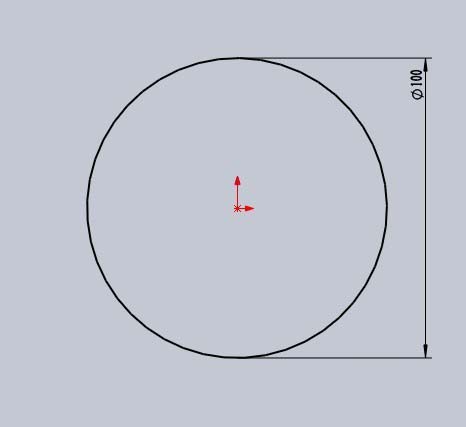

创建拉伸特征1。单击特征工具栏中的【拉伸凸台/基体】按钮，选择上视基准面作为草绘平面。绘制如图所示的横断面草图。采用系统默认的拉伸方向，在左侧的给定深度框中，输入深度值50，单击勾号，完成操作。

创建拔模特征1.依次选择菜单中的【插入】-【特征】-【拔模】命令，在拔模类型区域的下拉菜单中选择中性面选项，选取图示的模型表面作为中性面，选取圆柱面作为拔模面，在拔模区域输入拔模值5.0，调整拔模方向向下，单击勾号完成操作。

创建圆角特征1.选取边线为创作圆角的对象，输入圆角半径值5.0，单击勾号完成操作。

创建抽壳特征1.依次选择菜单中的【插入】-【特征】-【抽壳】命令，选取模型表面为要移除的面，在“抽壳1”对话框中的参数区域输入厚度值为3.0，单击勾号完成操作。

创建水杯手柄草图。在草图栏中选择【草图绘制】，进入草绘环境，选择有事图为基准面，绘制如图所示的草图，绘制完毕后退出草绘。

创建基准面1. 选择特征中的【创建几何体】-【基准面】命令，在系统弹出的“基准面”对话框中选取养条曲线和点作为参考实体，单击勾号完成操作。

创建草图3.选取基准面1作为草绘平面，创建如图所示的草图。

创建扫描特征1. 在特征栏中选择【扫描】，系统弹出“扫描”对话框，选取草图3作为扫描1的轮廓，选取草图2作为扫描特征1的路径，单击勾号完成操作。

创建圆角特征2.选取边线为创作圆角的对象，输入圆角半径值1.0，单击勾号完成操作。
