Solidworks创建半圆键零件模型的详细步骤

1、打开Solidworks，新建一个零件文件。

2、如图所示，以上视基准面为草图平面创建一个草图。

3、在草图工具栏中找到圆命令并激活，画一个直径25mm的圆。

4、如图所示，画一条经过圆心的构造线。

5、如图所示，再画一条水平线，这条线距离圆心2.5mm

6、在草图工具栏中刚找到“裁剪”命令，按下图所示，进行裁剪。

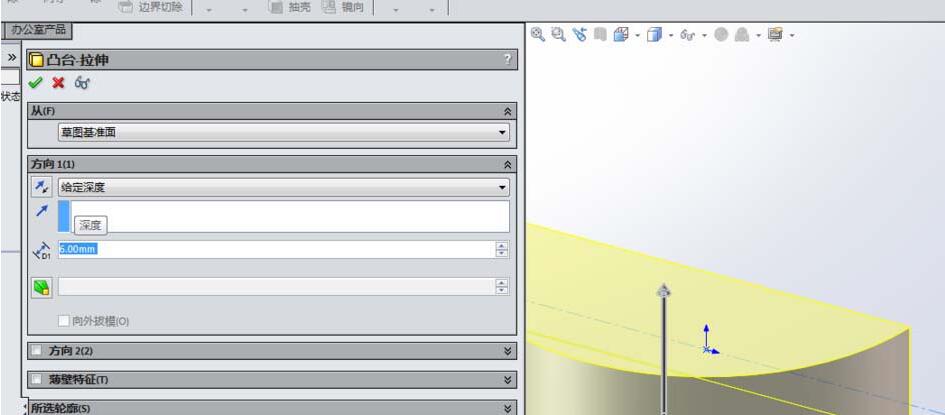

7、如图所示，用“拉伸凸台/基体”命令，拉伸6mm高。

8、如图所示，在工具栏中找到“倒角”命令，对两个圆弧进行倒角，倒角尺寸0.4mm。说明一下，“倒角”命令藏在“圆角”命令下面。

9、完场以上操作，一个符合国家标准的”GB/T 1099.1键 6x10x25”半圆键就造好了。

上面就是小编为大家分享的Solidworks创建半圆键零件模型的详细步骤，一起来学习学习吧。相信是可以帮助到一些新用户的。
