大力出奇迹！Intel终于拿出对付3D缓存的绝招：288MB bLLC大平层缓存暴力碾压AMD

凭借3D V-Cache技术的优势，过去两年AMD在桌面处理器的游戏性能战场上，确实占据了显著上风。但市场竞争从来不是单方面的表演，英特尔显然不会坐视不理。如今，反击的号角已经吹响——代号为bLLC（Big Last-Level Cache，大型末级缓存）的技术，被视作英特尔对抗X3D的“终极大招”。

这项为下一代Nova Lake-S（即酷睿Ultra 400系列）桌面处理器开发的增强型缓存技术，其目标非常明确：直指AMD的3D V-Cache而来。

知名爆料人Jaykihn近期放出了Nova Lake-S桌面处理器bLLC缓存的完整配置细节。数据显示，其最高容量做到了惊人的288MB，比AMD最新发布的锐龙9 9950X3D还要多出整整80MB。单从数字上看，这无疑是一次“暴力”堆料。

那么，bLLC是如何实现这一容量的？其技术路径与AMD截然不同。AMD走的是3D堆叠路线，通过垂直堆叠额外的高速缓存层来扩容。而英特尔的bLLC则选择了纯粹的平面“大平层”设计——它没有采用复杂的堆叠封装，而是将大容量缓存直接集成在计算模块内部。简单说，就是用更大的芯片面积，来换取更高的缓存容量和性能。

这种同层集成的方案，带来一个潜在优势：理论上，bLLC的访问延迟会更低。这恰恰有望弥补英特尔当前处理器在游戏等对延迟敏感场景中存在的短板，可谓对症下药。

根据爆料信息，标准计算模块的面积约为98mm，而搭载了bLLC的版本面积直接跃升至154mm，增幅高达36%。单颗计算模块内的bLLC缓存最高可达144MB，而在采用双计算模块的52核心旗舰型号上，这一数字翻倍至288MB，规模相当可观。

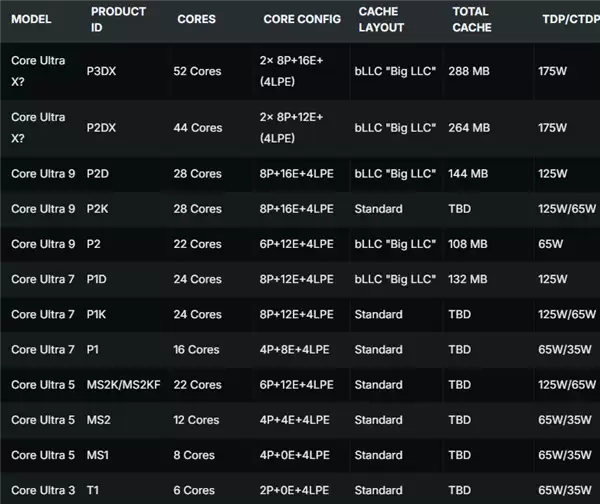

据了解，整个酷睿Ultra 400系列桌面CPU的产品线规划相当齐全，至少涵盖了13款SKU，从Ultra 3到Ultra 9全档位覆盖。

功耗设计也呈现出清晰的梯度。旗舰型号的最高TDP设定在175W，其余型号则分布在35W到125W之间。具体来看，入门级的Ultra 3和Ultra 5基础TDP为35W，解锁版可提升至65W；标准版TDP为125W，部分型号还提供了65W的节能版本供选择。

此外，全系列都将提供无核显的F型号。核显方面，标准配置是2颗Xe3 GPU单元，后续还有可能推出搭载更高规格核显的特殊型号，以满足不同用户需求。

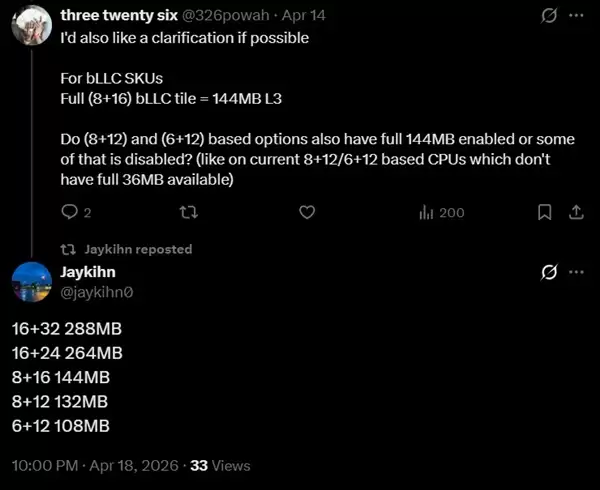

Jaykihn进一步公布了五款具体SKU的缓存详情，让我们对产品布局有了更清晰的认知：

Core Ultra X（52 核）- 288 MB

Core Ultra X（44 核）- 264 MB

Core Ultra 9（28 核）- 144 MB

Core Ultra 7（24核）- 132 MB

Core Ultra 9（22 核）- 108 MB

展望2026年的x86桌面处理器市场，一场硬碰硬的“缓存大战”已不可避免。一边是AMD将3D V-Cache技术推向极致，在双CCD上全面堆叠；另一边是英特尔以“大力出奇迹”的姿态，用平面大缓存正面硬刚。技术路线虽有分歧，但追求极致性能的目标却高度一致。

对于广大DIY玩家而言，这种白热化的竞争无疑是个好消息。巨头们越是“卷”得激烈，最终带来的，就越是性能的飞跃和更具性价比的选择。好戏，才刚刚开场。
